Узлы прохода вентиляционных шахт через покрытия зданий
Узлы прохода устанавливаются в системах принудительной и естественной вентиляции помещений общего назначения. Узлы прохода устанавливаются как на железобетонные стаканы, так и на обычную кровлю. То или иное исполнение выбирается проектировщиком в зависимости от конкретных условий (температура, влажность и др.).

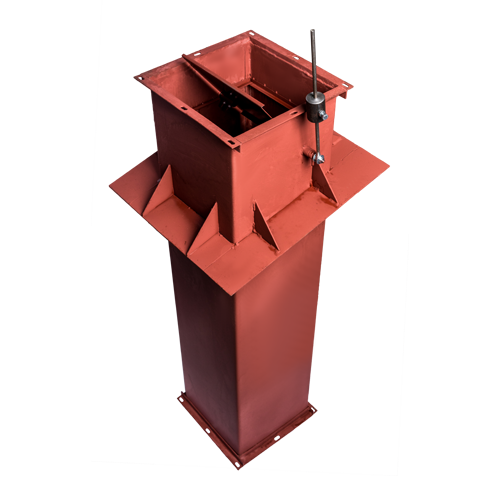

Узел прохода состоит из патрубка, приваренного к опорному фланцу, которым узел прохода крепится к железобетонному стакану, установленному на покрытиях зданий. Концевые фланцы патрубка предназначены: верхний для крепления шахты круглого сечения, нижний для присоединения клапана или воздуховода. Расчалки крепятся к шахте с помощью хомута, а к покрытию здания - кронштейнами. Изготовление узлов прохода предусматривается в следующих исполнениях:
- Узлы прохода без клапана;
- Узлы прохода с клапаном с ручным управлением;
- Узлы прохода с клапаном, управляемым исполнительным механизмом, утепленные и не утепленные.
Исполнение с ручным приводом рекомендуется применять в случаях стабильного режима работы, не требующего частого переключения. Ручной привод состоит из полотна портяного с противовесом и сектором управления или тросиком (при необходимости).
Для механического управления клапана применяется исполнительный механизм типа МЭО. Исполнительный механизм должен быть отрегулирован на работу «открыть» и «закрыть». В тех случаях, когда возможно выпадение влаги из проходящей через шахту воздушно-газовой смеси, к внутренней поверхности патрубка приварен конденсатосборник.
Узлы прохода вентиляционных вытяжных шахт через покрытия зданий изготавливаются для эксплуатации в климатическом исполнении вида УХЛ1 по ГОСТ 15150-90 "Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды".
Размер (D), мм |
---|
100 |
125 |
140 |
160 |
180 |
200 |
250 |
280 |
315 |
355 |
400 |
