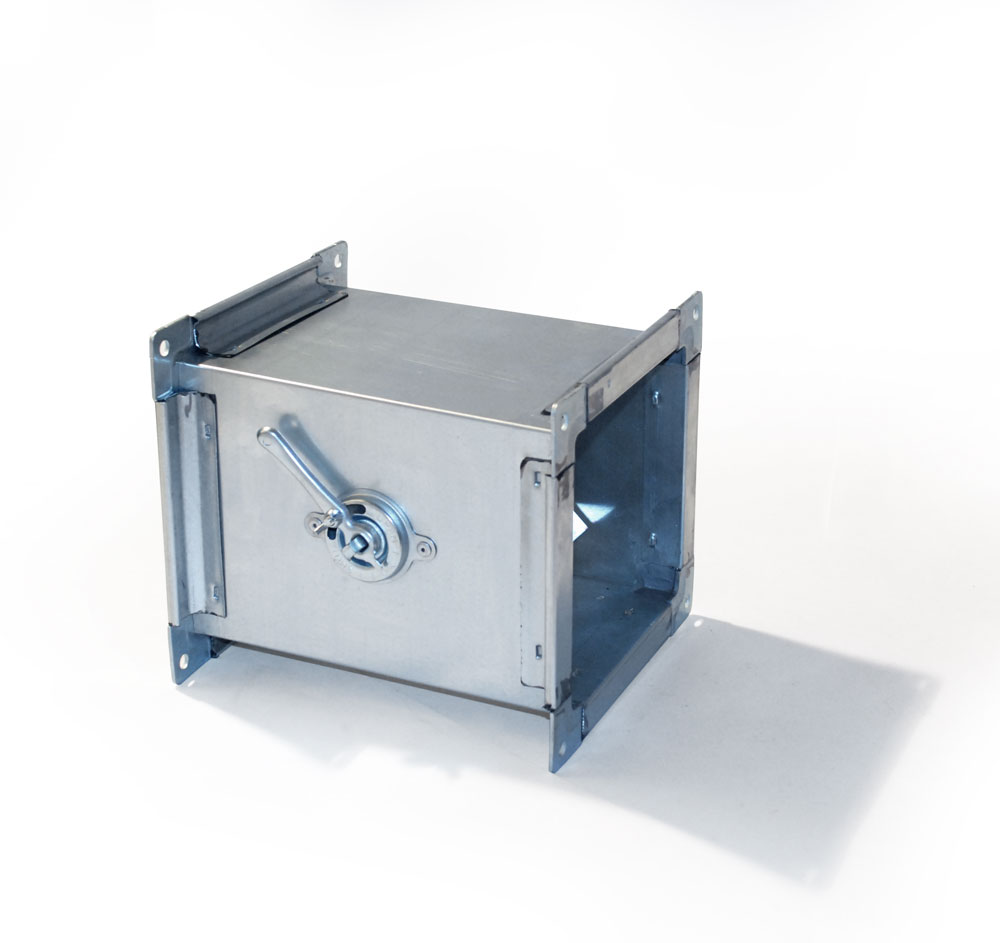

Прямоугольные дроссель клапаны
Прямоугольные дроссель клапаны предназначены для регулирования количества проходящего через них воздуха. Дроссель клапаны изготавливаются из оцинкованной стали на ниппельном или фланцевом соединении и состоят из корпуса, узла управления и полотна. Как правило, прямоугольные дроссель клапаны устанавливаются на фланцевом соединении.
Поворот лопатки производится ручкой управления и ее положение фиксируется каждые 15 градусов.
| Высота, мм | Ширина, мм | L, мм | Кол-во лопаток |
|---|---|---|---|
| 100 | 100 | 200 | 1 |
| 150 | |||
| 200 | |||
| 200 | 200 | 300 | |
| 250 | |||
| 300 | |||
| 400 | |||
| 500 | |||
| 600 | |||
| 250 | 250 | 350 | |
| 400 | |||
| 400 | 400 | 400 | |
| 500 |
