Круглые отводы 90 градусов

Круглые отводы 90

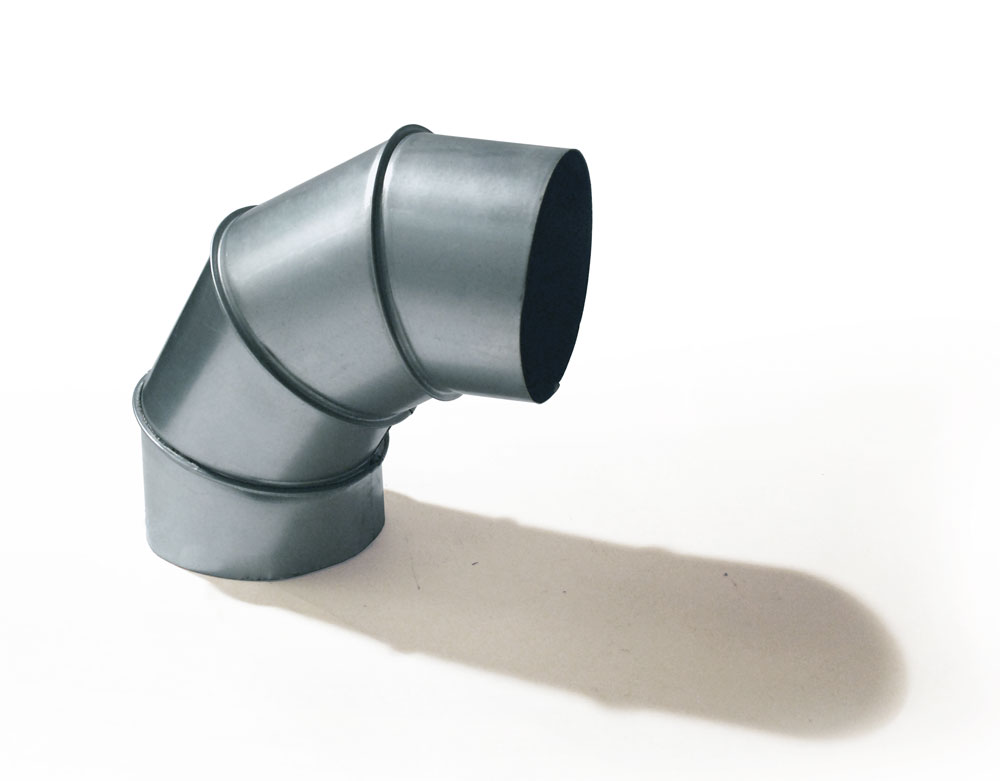

Стандартный круглый отвод 90 градусов изготавливается из оцинкованной стали толщиной 0,55-0,7-1мм и радиусом поворота равным диаметру отвода. Отвод с другим радиусом изгиба может быть изготовлен по запросу заказчика.

Кроме того на заказ могут быть изготовлены отводы со следующими измененными параметрами: угол поворота, радиус поворота, длина шейки, промежуточные диаметры, переходный отвод.

Диаметр, мм Монтажная длина , мм Площадь, м2
100 195 0,11
125 233 0,16
140 255 0,19
160 285 0,25
180 315 0,3
200 345 0,37
225 383 0,45
250 420 0,56
280 465 0,67
315 518 0,87
355 400 1,04
400 445 1,3
450 495 1,6
500 505 2,01
560 510 2,44
630 515 3,1
710 525 3,93
800 540 4,99
900 565 6,31
1000 580 7,8

Важным элементом воздуховода являются круглые отводы из оцинкованной стали. Их предназначение - изменить направление воздушного потока в системе вентиляции с учетом установленного угла (допустим, отвода 90° или отвода 45°), оставляя без изменений сечение воздуховода.

Толщина изготавливаемых отводов из оцинкованной стали достигает 0,5-1.

Изготовление rруглых отводов из оцинкованной стали представлено двумя типами: сегментными и штампованными.

Изготовление штампованных стальных круглых отводов достигает в толщину 0,5 мм, диаметром 100мм и из оцинкованных стальных – в толщину – 0,8 мм в диаметре 100 и 125 мм. Конструкцию составляют две половины сваренных продольно изделий. Размеры остальных диаметров относят к сегментным отводам. Угол определяет число сегментов. Скажем, угол круглого отвода 90 градусов, его составляют 4 сегмента, 45 градусов -из 3 сегментов.

Круглый отвод с прямым участком соединяют через раструб, иначе говоря, выполняют вставку отвода в тело воздуховода.
